好看的言情小说,欢乐颂第一季

N06002-耐熱合金N06002

發(fā)布時(shí)間:2025-02-20 17:05:40 | 瀏覽次數(shù)：

N06002——與Hastelloy^® X相匹敵的合金——是固溶強(qiáng)化型鎳基耐熱合金，在1200℃高溫下仍具有極高的強(qiáng)度和耐氧化性。由于具有極佳的加工性和焊接性，廣泛用應(yīng)用于燃?xì)鉁u輪構(gòu)件和各種加熱爐部件等。

化學(xué)成分

ASTM B435 / UNS N06002

	C	Si	Mn	P	S	Ni	Cr	Mo	Co	W	Fe	B
最小	0.05	―	―	―	―	―	20.5	8.0	0.5	0.2	17.0	―
最大	0.15	1.00	1.00	0.04	0.03	殘	23.0	10.0	2.5	1.0	20.0	―

室溫機(jī)械性能

ASTM B435 / UNS N06002

0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	(HV)	(HR)
≧ 240	≧ 655	≧ 35	―	―

示例

	0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度
	0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	(HV)	(HR)
熱軋板 6mm^t	388	772	40	―	204
冷軋板 1.2mm^t	369	777	45	183	―

沖擊值

高溫強(qiáng)度

高溫特性

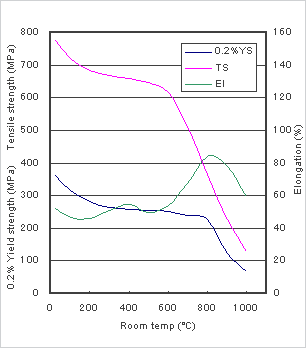

高溫短時(shí)間拉伸試驗(yàn)

Image: 高溫特性

蠕變斷裂試驗(yàn)結(jié)果

N06002

試驗(yàn)溫度(℃)	試驗(yàn)負(fù)荷(MPa)	斷裂時(shí)間(hr)	斷裂伸長(zhǎng)(%)
816	110	24	8

示例

	試驗(yàn)溫度(℃)	試驗(yàn)負(fù)荷(MPa)	斷裂時(shí)間(hr)	斷裂伸長(zhǎng)(%)
熱軋板 35t	816	110	63	76
熱軋板 12t	816	110	77	97
冷軋板 3t	816	110	93	79
冷軋板 1.2t	816	110	67	74

可成形性

下表為NAS HX(板厚1.5mm，固溶處理，No.2B精加工材料)的可成形性試驗(yàn)結(jié)果。

杯突值(mm)	極限拉伸比
10.3	2.10

可彎曲性

下面為NAS HX(板厚3mm，固溶處理，No.28B精加工材料)的彎曲試驗(yàn)結(jié)果。彎曲半徑為 2t(t為公稱板厚)，彎曲角度為180°。

Image: 未開裂

N06002的推薦固溶處理溫度為1149℃～1177℃。(1149℃～1177℃為SAE AMS5536中規(guī)定的固溶處理溫度。)
為了抑制析出物生成，熱處理后必須急冷。

N06002推薦熱加工溫度范圍為982～1177℃。

N06002很容易進(jìn)行冷加工。但與標(biāo)準(zhǔn)奧氏體不銹鋼相比，加工時(shí)需要施加更大的力度。

不管是任何加工工藝，為了獲得良好的蠕變性能，加工后必須先進(jìn)行固溶處理然后才能使用。

N06002具有良好的焊接性，與標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可進(jìn)行TIG焊接、MIG焊接以及手工電弧焊。

燃?xì)鉁u輪的燃燒缸、補(bǔ)燃器錐管以及其它各種部件、加熱爐的風(fēng)扇、轉(zhuǎn)筒、拖盤、金屬件以及其它各種部件等。

上海奔來【BENLAI】為了滿足客戶高質(zhì)量標(biāo)準(zhǔn)，我們對(duì)流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質(zhì)量管理系統(tǒng)通過了ISO9001:2000認(rèn)證。
